eXperiência Hands-on Reconhecimento de Imagem com Edge Computing e IA.

David Sousa-Rodrigues
António Gonçalves
27 de Junho 2025

Agenda

Apresentar as potencialidades do microcontrolador Arduino Nicla Vision (NV) numa perspetiva Hands-on.

1. Apresentação da Placa e sua família
2. Parte Prática
   1. Introdução e testes de setup com LED RGB interno
   2. Os diversos sensores da placa
   3. A câmara e a conetividade Wifi / Bluetooth
   4. Computer Vision e Machine Learning

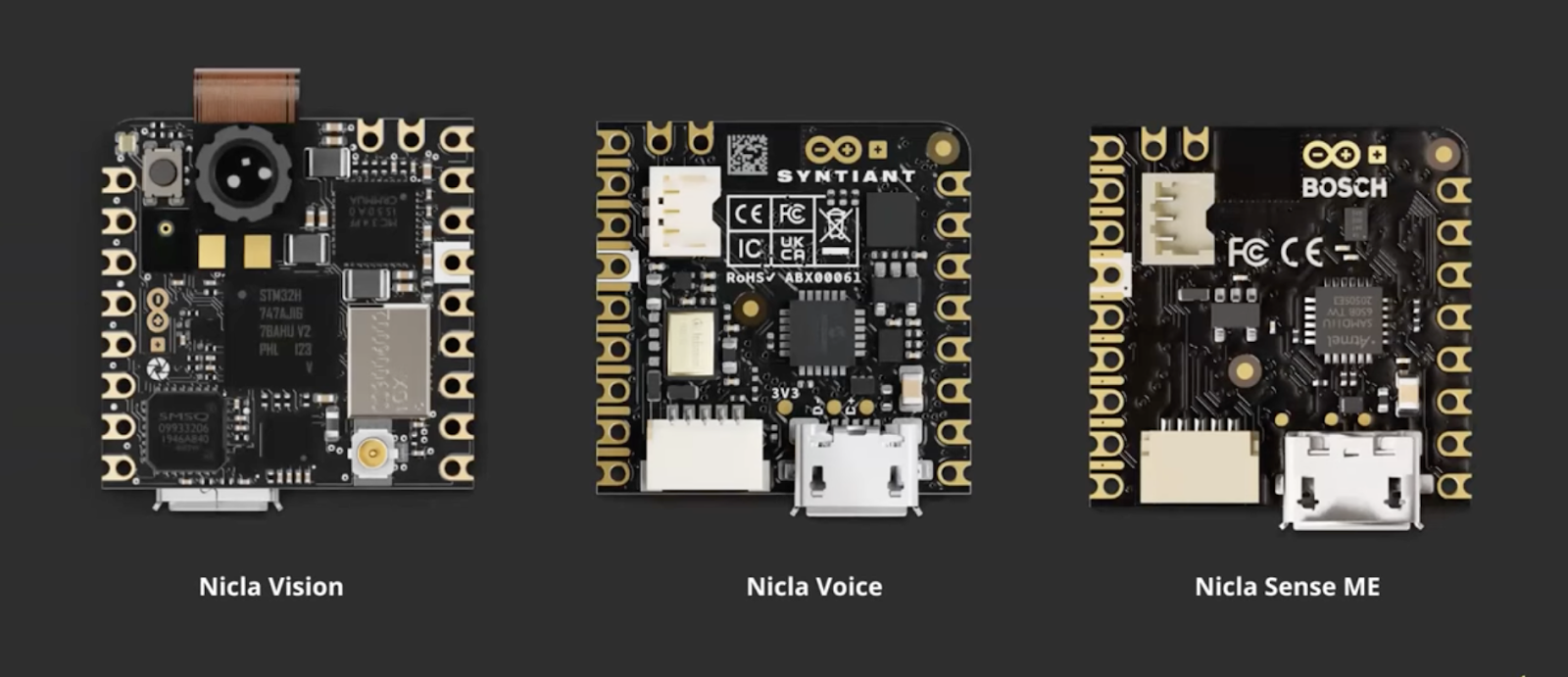

Nicla (família)

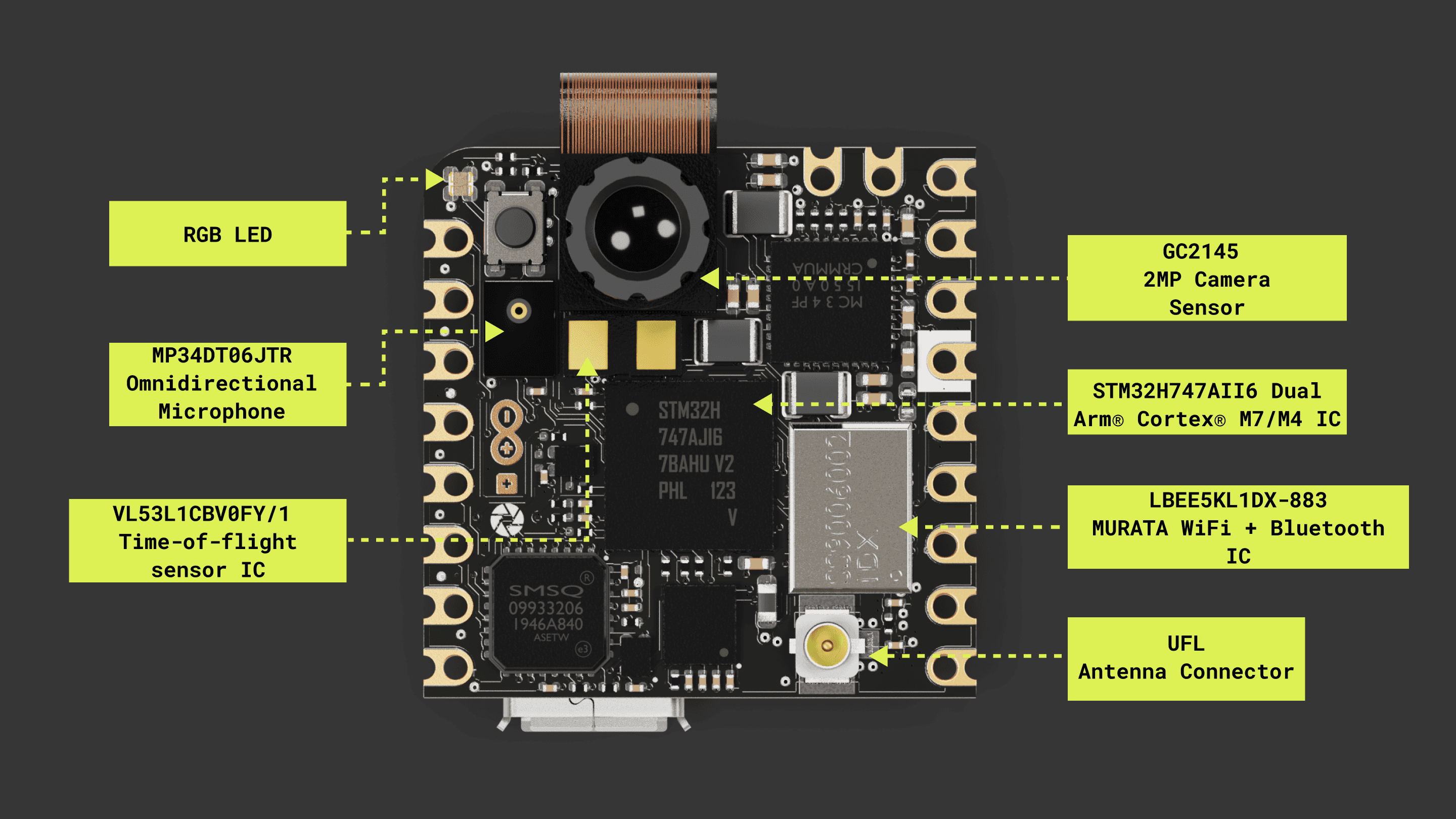

Nicla Vision (frente)

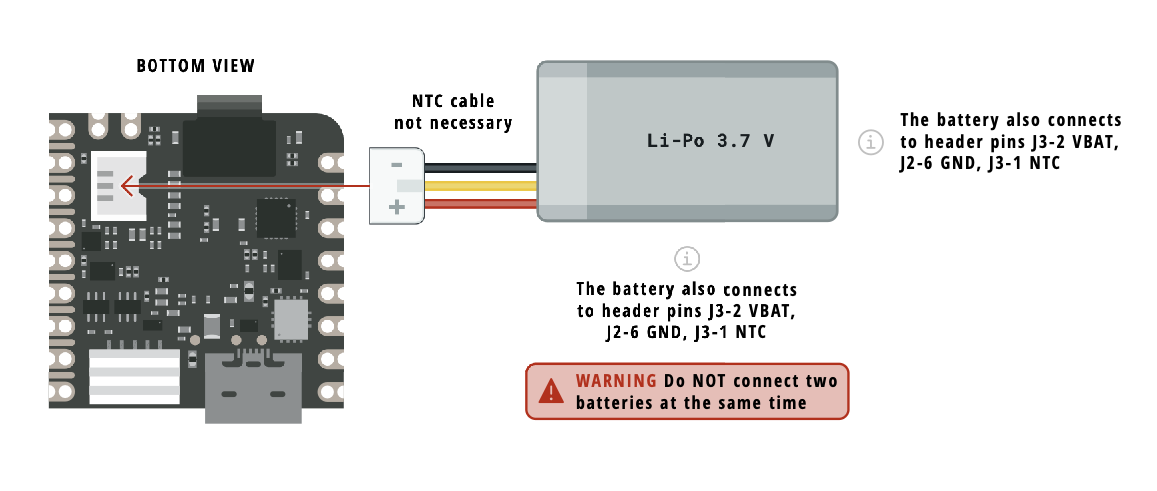

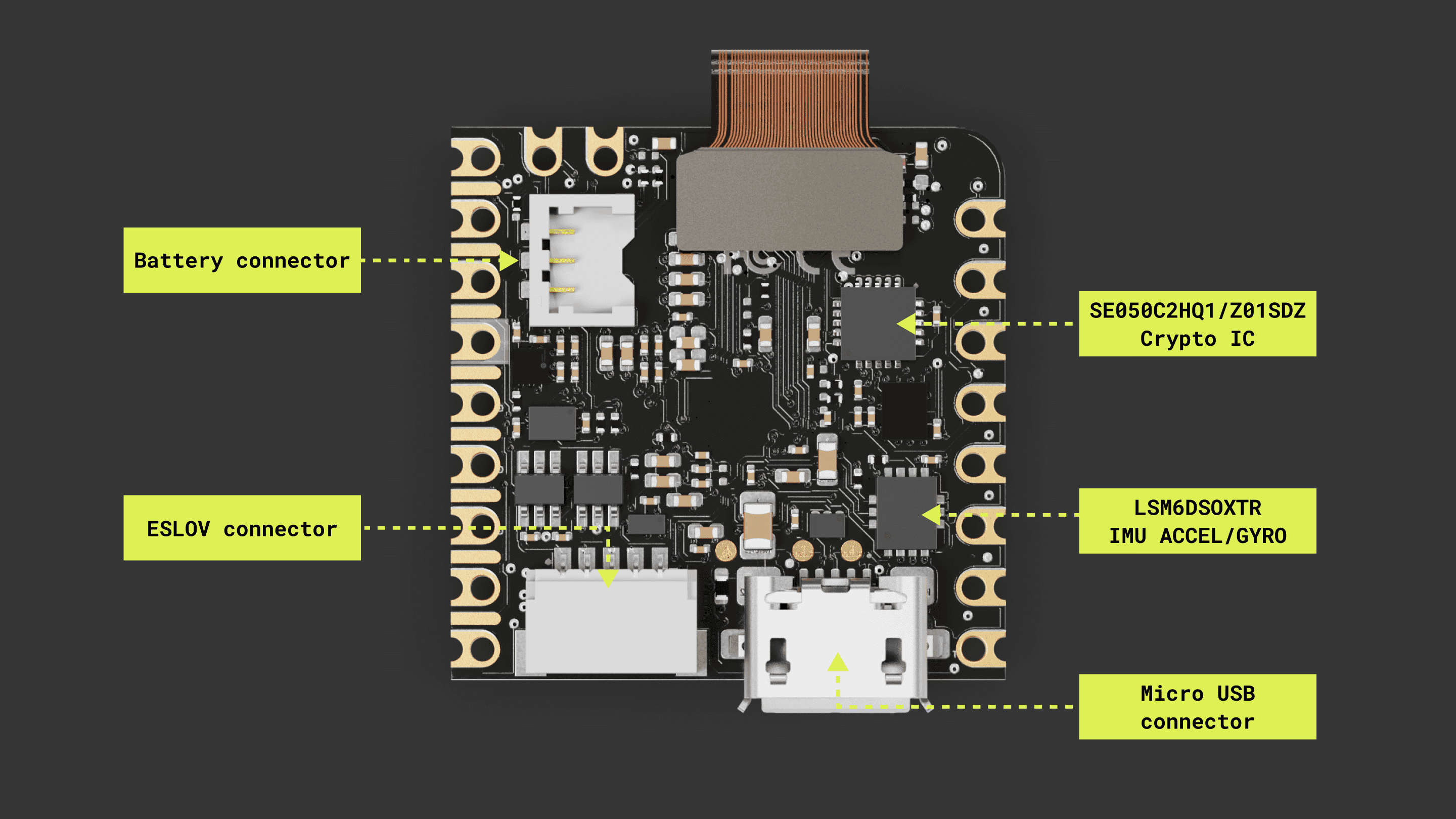

Nicla Vision (costas)

Processador

Dual-core STM32H747, que inclui um ARM Cortex M7 a 480MHz e um ARM Cortex M4 a 240MHz.
Entre eles comunicam via RPC (remote procedure calls).

Comunicação

• USB
• Wifi + Bluetooth
  - Wifi b/g/n pode funcionar como Ponto de Acesso (AP), Cliente (STA) ou ambos simultaneamente. Velocidade máxima 65Mbps
  - Bluetooth suporta BT clássico e BLE. Antena é partilhada tanto por Wifi como BT.
• UART
• I2C
• SPI

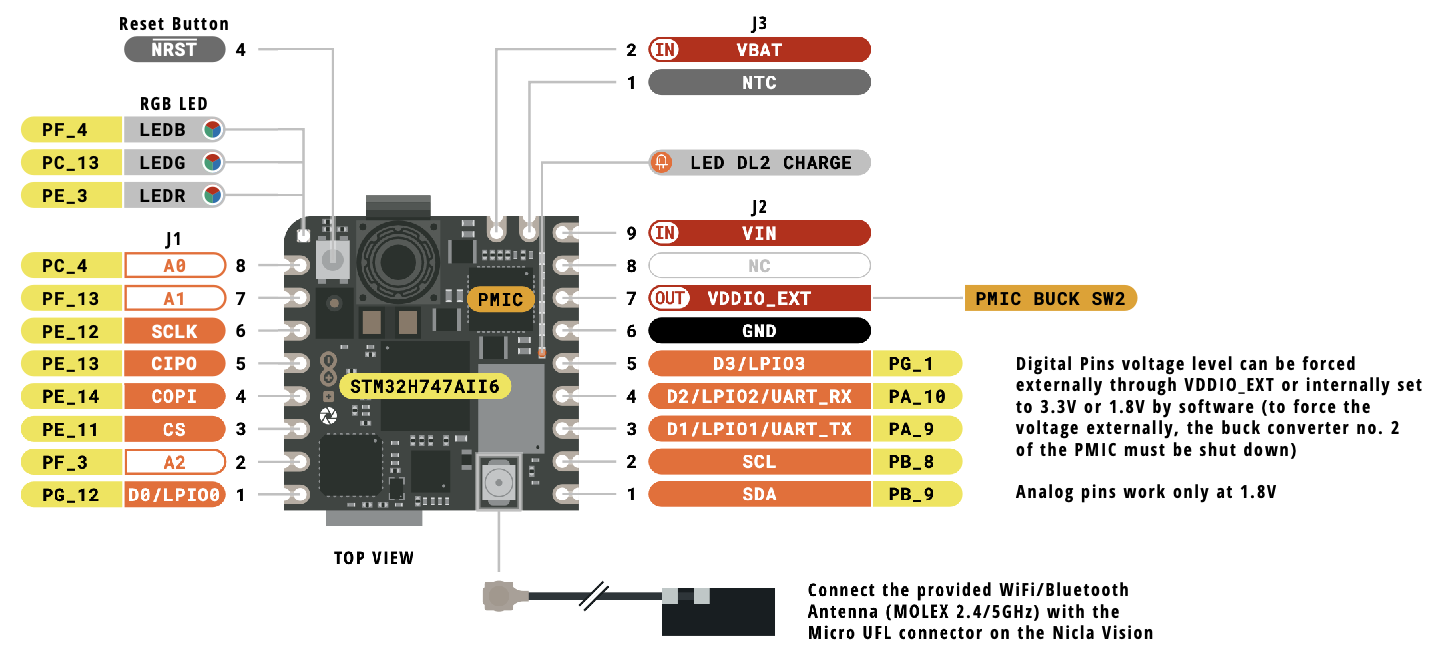

Pinout (frente)

Pinout (traseira)

Câmara

• 2 Megapixel CMOS
• Ângulo do visão: 80º
• Distância focal: 2.2mm

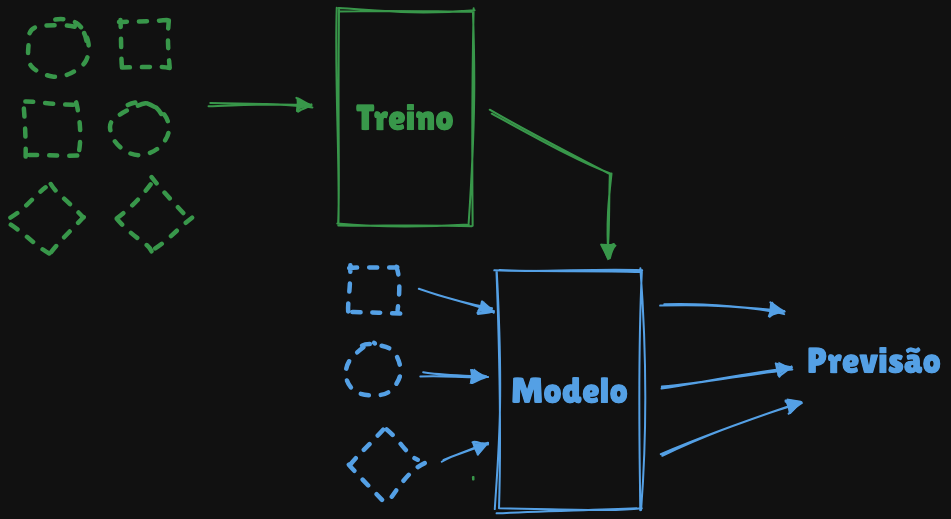

Machine Learning

• A NV permite Computer Vision.
• Há diversos modelos “leves” disponíveis:

• YOLO (You Only Look Once)
• Mobilenet

Ambos os modelos são bastante grandes para correrem diretamente num µC (embora haja versões lite).

• FOMO (Fewer Objects, More Objects)
  Versão mais rápida e leve cujo objetivo é correr em µC edge.

Tipicamente os dispositivos edge requerem modelos pequenos quantizados para inteiros após o treino.

Exemplos de aplicações para Nicla Vision

• Deteção de movimento e captura de imagem
• Tracker de objeto baseado em Cor
• LED / Câmara ativada baseada em som?
• Captura de vídeo baseado no IMU (por exemplo num acidente?)
• Sistemas de segurança

Pré-requisitos

• Computador portátil com wifi, câmara e ligação à internet
• Uma placa Arduino Nicla Vision
• Cabo USB Micro-B - Type A (pode necessitar adaptador USB-C->Type A)

Atividades

0. setup, se necessário.
1. Início (Pisca Pisca dos LEDs).
    √ 11_blink.py
    √ 12_blink_all.py
2. Sensores internos.
    √ 21_vl531x_tof_1.py (rangefinder (tof))
    √ inertial motion unit (imu)
    √ microfone?
3. Captura de Imagem e Conectividade
    √ 31_captura_fps.py (captura simples da câmara)
    √ 32_ap_mode.py (streaming video P&B QVGA em modo AP)
4. Computer Vision e Machine Learning
    √ teachable machine
        train image classification
        train sound
        train pose
    √ 41_blob_detection.py
    √ 42_tf_object_detection.py (utiliza um modelo pré treinado para detetar caras)

Setup

• Antes de conectar pela primeira vez a NV deve colocar a antena.

• Verifique se tem o software OpenMV IDE instalado.

• Ao conectar a NV ao computador o OpenMV IDE irá verificar se é necessário atualizar o firmware da mesma.

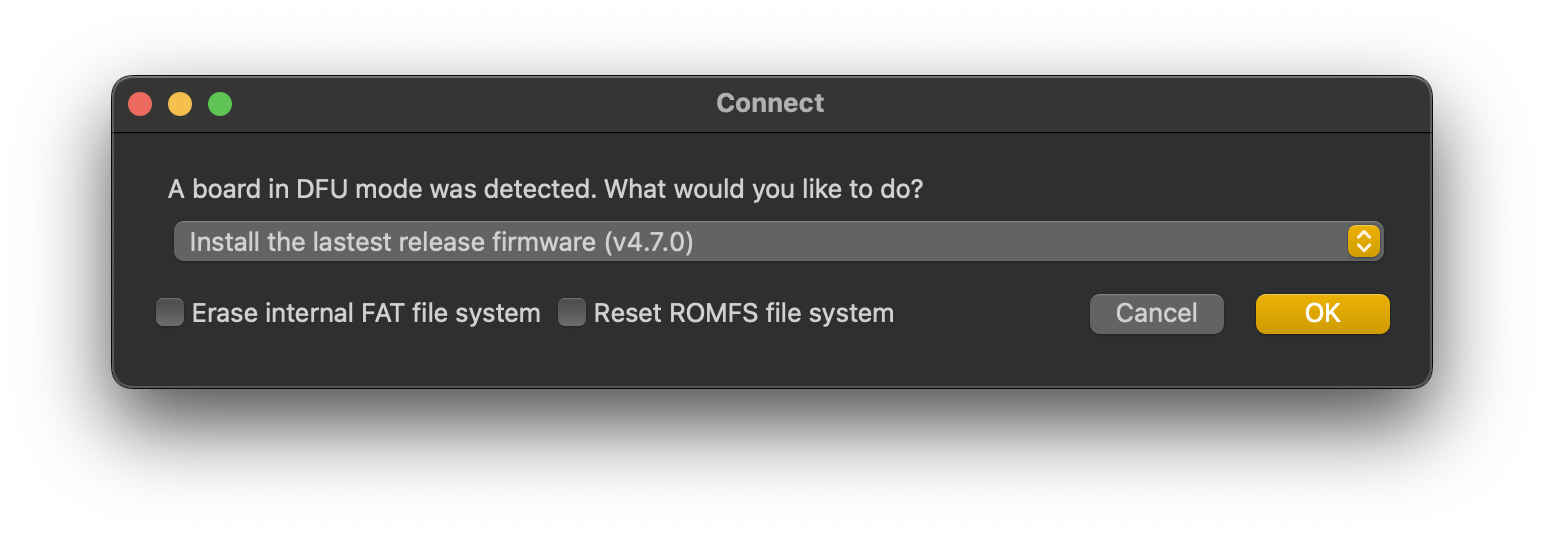

Atualizar firmware

Pode-se forçar a tentativa de atualização (mesmo que já tenha o último firmware) colocando a placa em modo bootloader fazendo um duplo clique no botão reset.
A placa fará fade-in-out do LED verde indicando estar em modo bootloader.

• Ao comprar uma placa o primeiro objetivo é ver se está a funcionar.

• Vamos colocar o LED RGB interno a funcionar de duas formas diferentes.

O código dos exercícios encontra-se na pasta ./code/1-inicio

• O ficheiro 11_blink.py contém instruções para acender o LED azul
• O ficheiro 12_blink_all.py contém instruções para acender os 3 LEDs em sequência (Red, Green, Blue).

Para experimentar cada um dos exemplos abra o ficheiro a partir do OpenMV IDE, conecte a Nicla Vision e depois corra o código.

Exemplo 11_blink.py

import time
from machine import LED

TIME_TO_WAIT = 500
led = LED("LED_BLUE")  # Also available: LED_RED, LED_GREEN

while True:
    led.on()
    time.sleep_ms(TIME_TO_WAIT)
    led.off()
    time.sleep_ms(TIME_TO_WAIT)

Início (blink)

Nos dois exemplos apresentados observamos:

• Utilizamos python (Micropython em vez de C++, tradicionalmente utilizado com Arduinos)
• É possível utilizar C++ mas obriga a mudar o firmware da placa.
• Vemos duas formas diferentes de aceder ao hardware (LED), utilizando a biblioteca pyb e a biblioteca machine
• A pyb é específica para a placa pyboard, vendida pelo micropython mas compatível com a Nicla Vision.
• A machine é genérica para acomodar diversas boards.
  —
  https://docs.micropython.org/en/latest/index.html

Vamos explorar:

• sensor de distância
• sensor de inércia
• microfone

Os exemplos encontram-se na pasta ./code/2-sensores_internos

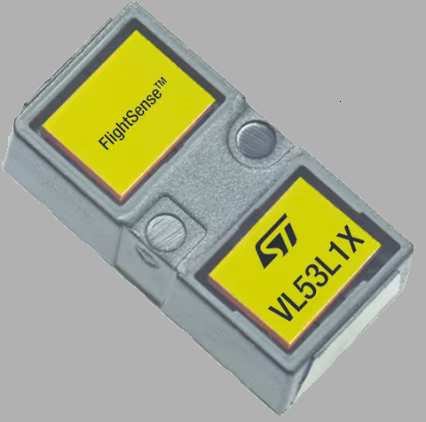

Sensor de distância

Código em 21_vl53l1x_tof_1.py

• Utiliza o sensor VL53L1X (time of flight)
• Emissor laser, 980nm
• Array de recetores
• Até 4m de distância

Sensor de distância

from machine import I2C
from vl53l1x import VL53L1X
import time

tof = VL53L1X(I2C(2))

while True:
    print(f"Distance: {tof.read()}mm")
    time.sleep_ms(50)

• Consegue estimar o ângulo de cobertura (FoV) do sensor?
• Segundo o datasheet é ~27º

Sensor de Inércia

• LSM6DSOX tem um acelerómetro e um giroscópio de 3 eixos.
• Interface SPI (Serial Parallel Interface)
• Carregue e corra o exemplo 22_lsm6dsox_basic.py
• Experimente mover a NV e observe os valor apresentados no terminal do OpenMV.

Sensor de Inércia (código)

import time
from lsm6dsox import LSM6DSOX
from machine import Pin
from machine import SPI

lsm = LSM6DSOX(SPI(5), cs=Pin("PF6", Pin.OUT_PP, Pin.PULL_UP))

while True:
    print("Accelerometer: x:{:>8.3f} y:{:>8.3f} z:{:>8.3f}".format(*lsm.accel()))
    print("Gyroscope:     x:{:>8.3f} y:{:>8.3f} z:{:>8.3f}".format(*lsm.gyro()))
    print("")
    time.sleep_ms(100)

Sensor Microfone

A NV está equipada com um microfone omni-direcional

o código encontra-se no ficheiro 23_audio_fft.py. Importante notar os seguintes aspetos:

• audio.start_streaming e audio.stop_streaming para começar e parar a captura
• utiliza a biblioteca de cálculo numérico numpy em vez de vetores nativos python

Exemplos de utilização da câmara e wifi

Os exemplos encontram-se na pasta ./code/3-captura-imagem

• 31_captura_fps.py - Ilustra a captura de imagens a partir da câmara da NV.
• 32_ap_mode.py - Ilustra a utilização da NV como um ponto de acesso (AP) wifi.

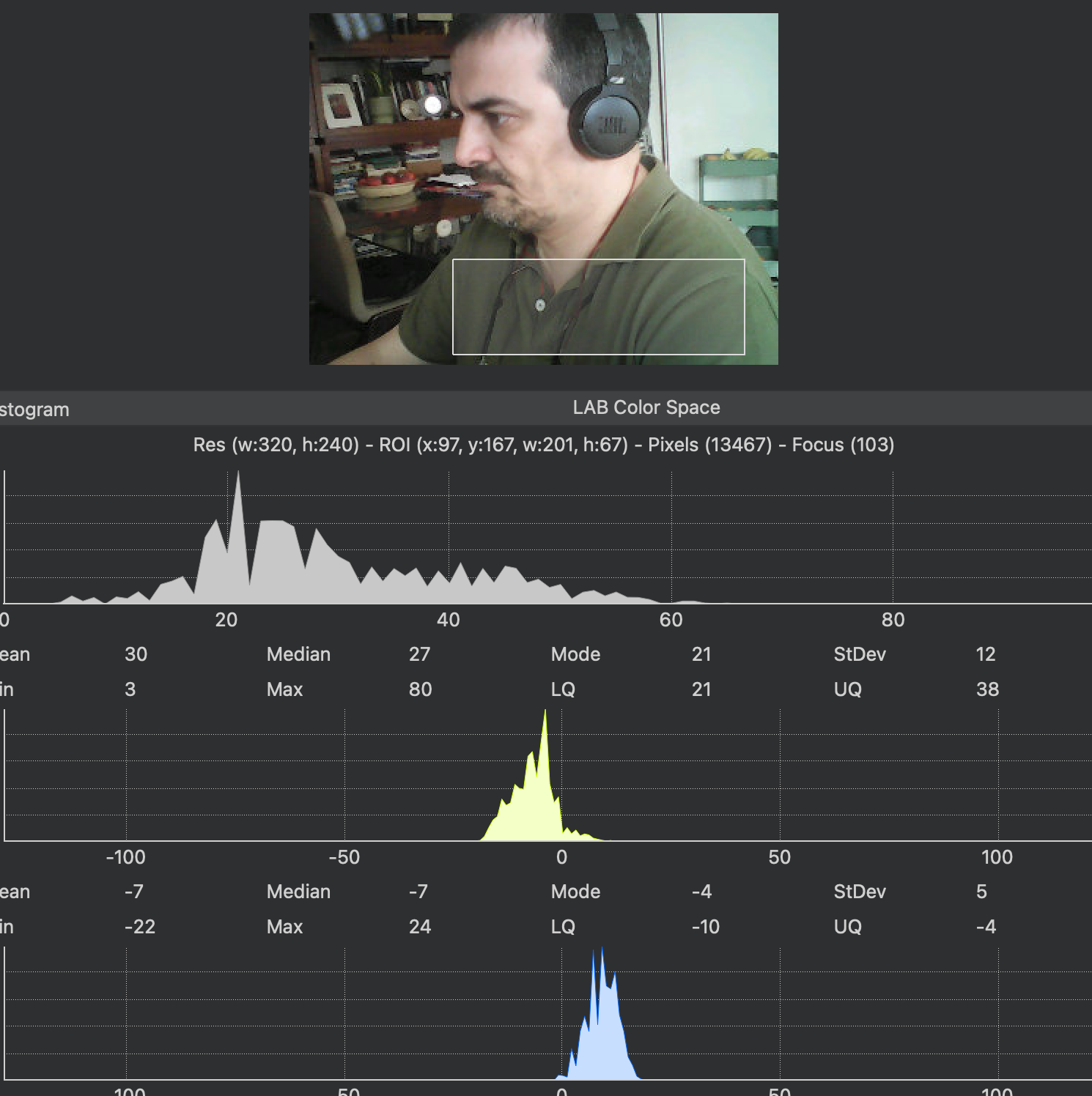

Captura de imagem

import sensor
import time

sensor.reset()
sensor.set_pixformat(sensor.RGB565)
sensor.set_framesize(sensor.QVGA)  #Outros formatos são suportados
sensor.skip_frames(time=2000)
clock = time.clock()

while True:
    clock.tick()
    img = sensor.snapshot()
    print(clock.fps())

Experimentar outros framesize para perceber as diferenças de performance
eg: QQVGA, VGA, SVGA e XVGA, experimentar desligar a visualização.

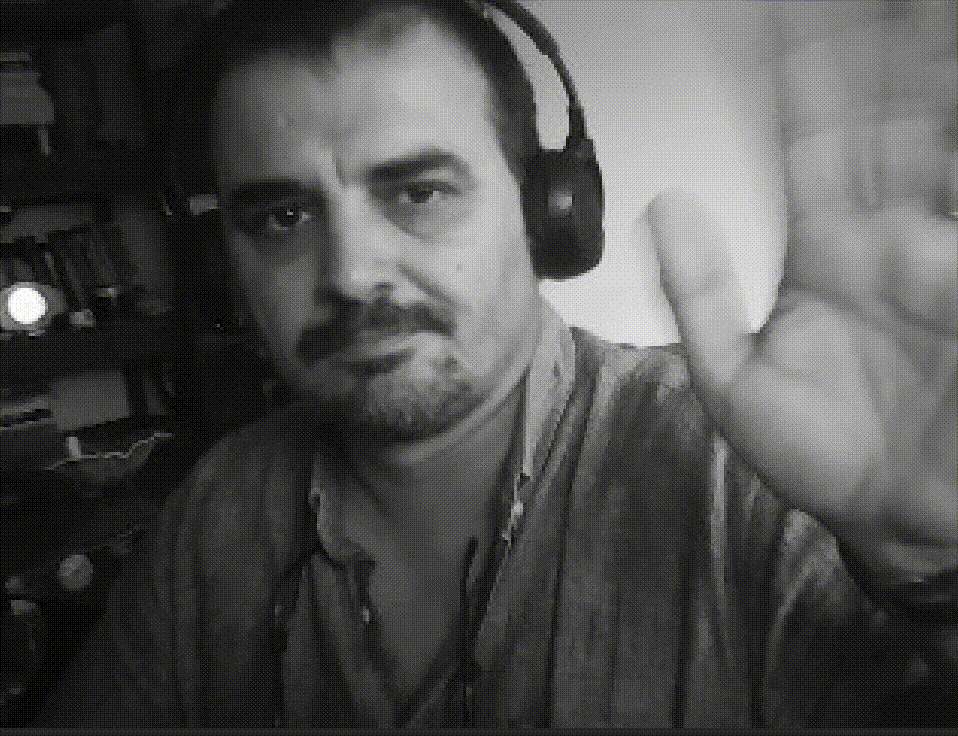

Acesso remoto à câmara (Wifi)

Vamos tornar a NV num AP ao qual podemos aceder com o telemóvel.

1. abram o ficheiro 32_ap_mode.py
2. editem a linha 16 para definir um SSID (temos 5 NV pelo que os SSIDs devem ser diferentes)
3. Corram o código na Nicla Vision
4. Acedam a este ponto de acesso com o telemóvel juntando-se à rede recentemente criada e abram o browser no endereço http://IP_DA_NV:8080

Nota, o código permite o estabelecimento da ligação de um cliente de cada vez apenas.

Caveat, disclaimer e explicações (ou desculpas)

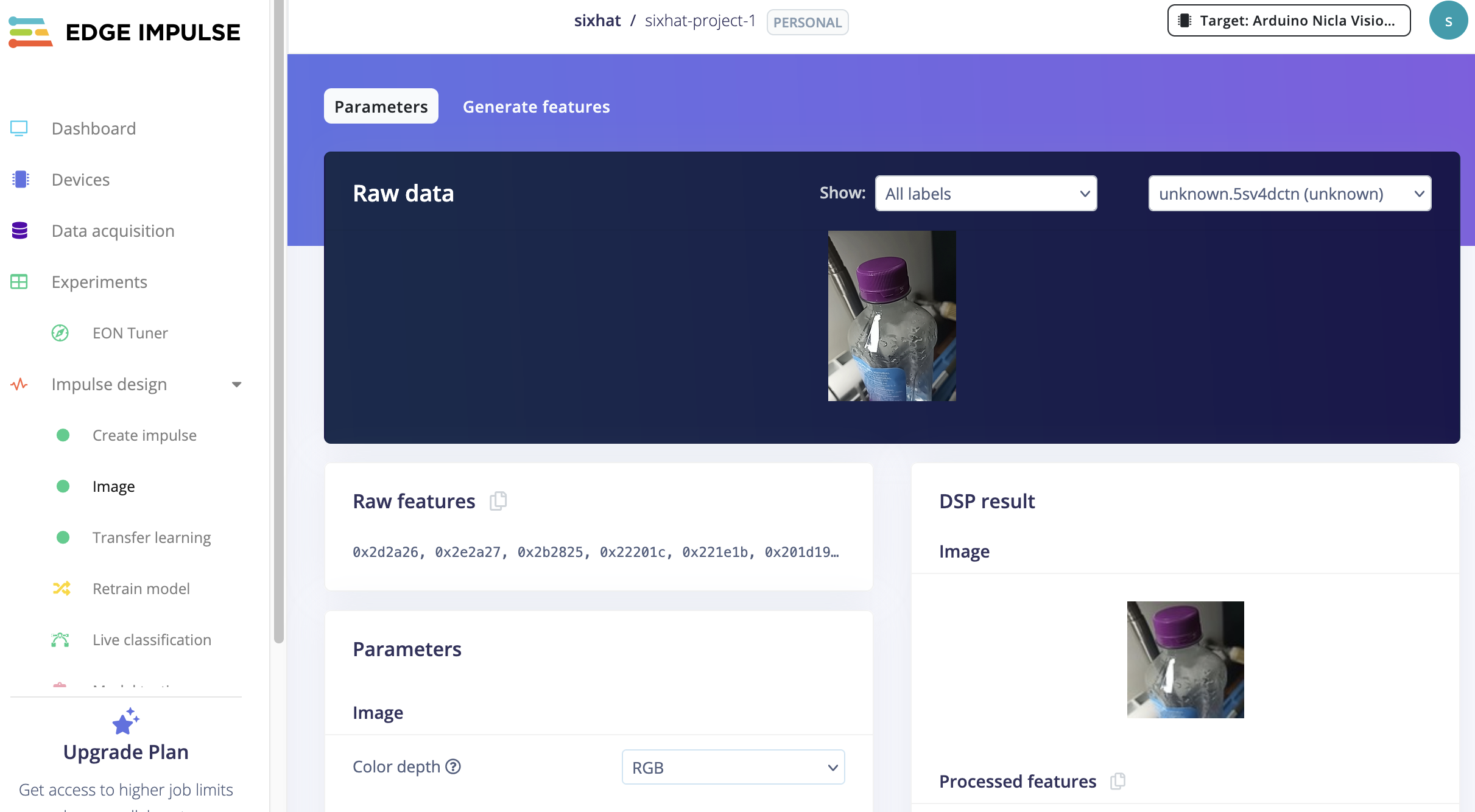

A parceria entre a Arduino e a Edge Impulse faz com que o treino de datasets para a Nicla Vision seja executado normalmente no website do Edge Impulse. No entanto, o treino de modelos no Edge Impulse é relativamente complicado para uma sessão tão curta. Para ilustrar os conceitos vamos utilizar o Teachable Machine da Google.

Modelos Computer Vision

Plano

  Teachable Machine ——— teachablemachine.withgoogle.com
     - 1 Exemplo de deteção de imagens (objetos)
     - 1 Exemplo de reconhecimento de som
     - 1 exemplo de reconhecimento de poses
  Deteção de Blobs
  Aplicação de um modelo pré-treinado para deteção de caras

Teachable Machine (TM)

Teachable Machine é uma ferramenta online gratuita do Google que permite criar modelos de Machine Learning de forma simples e sem precisar programar.

Com ele, podemos treinar modelos para:

  - Reconhecer imagens (ex: objetos, pessoas)
  - Reconhecer sons (ex: palmas, fala)
  - Reconhecer poses corporais (ex: gestos, movimentos)

Aceder em: https://teachablemachine.withgoogle.com/

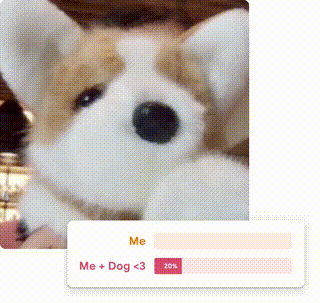

TM - Reconhecimento de imagens

1. Escolher Get Started
2. Criar um Projeto Novo do tipo "Image Project" e "Standard image model"
3. Definir o n. de classes para o n. de categorias pretendidas (não esquecer de incluir uma categoria vazia)
4. Utilizar a câmara do portátil para capturar exemplos dos objetos
5. Treinar o modelo clicando em "Train Model".
6. Testar o modelo

As imagens capturadas não são enviadas para o Google. Ficam apenas no browser durante a execução do treino.

TM - Reconhecimento de voz

1. Criar um projeto novo do tipo Audio Project.
2. Neste caso é necessário extrair amostras do ruído de fundo. Depois de gravar cada uma das amostras é necessário clicar em "Extract Sample"
3. Também para os comandos pretendidos é necessário gravar pelo menos 8 amostras e fazer "Extract Sample"
4. Treinar o modelo
5. Testar o modelo

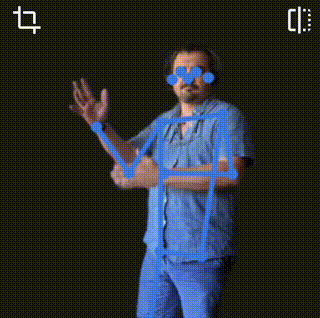

TM - Deteção de Pose

1. Crie um projeto de deteção de Poses para classificar diferentes poses.
2. Por exemplo uma pose pode indicar com um braço no ar pode indicar "Pedir ajuda" e outra com os dois braços pode indicar "Parar tudo"

TM - Modelos para microcontroladores

• O Teachable Machine permite exportar estes modelos. No entanto, os modelos exportados não são compatíveis com a Nicla Vision, sendo apenas suportados pelo Arduino Nano 33 BLE Sense (EOL)

• Os modelos tensorflow lite tem que ser quantizados (pesos da rede neuronal tem que ser int8 em vez de float32), mas tal exige ter um conjunto de amostras representativas do modelo para obter os intervalos de dados.

• Em alternativa pode-se treinar modelos no Edge Impulse (https://edgeimpulse.com/) que são compatíveis com a Nicla Vision (embora os projetos não sejam tão intuitivos de executar como no Teachable Machine)

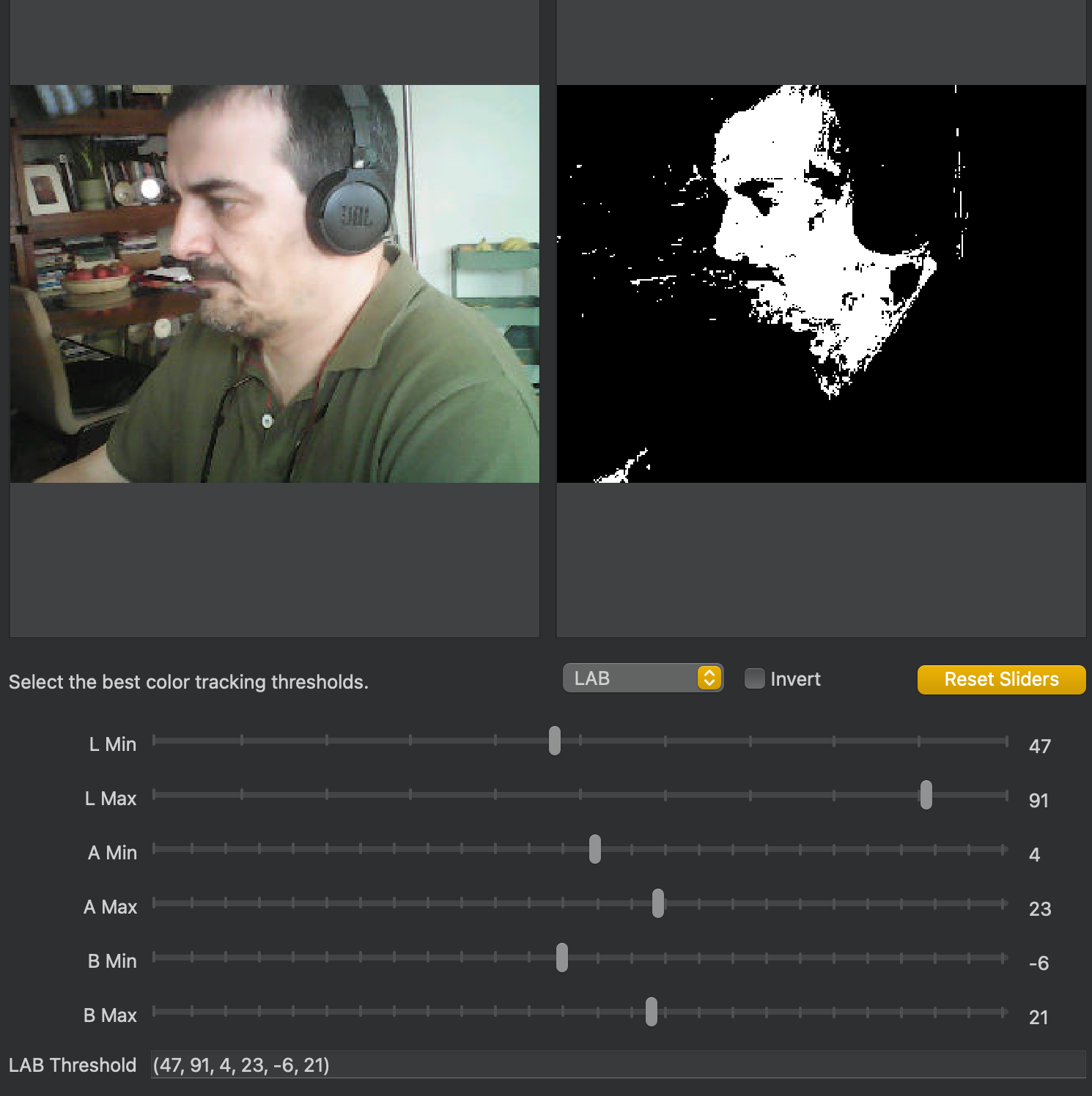

Deteção de Blobs.

A deteção de blobs procura definir regiões de uma imagem que possam ser consideradas uniformes (até uma determinada tolerância)

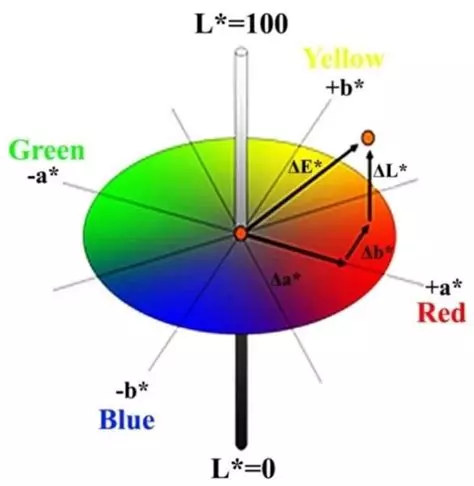

• Há diversos critérios de uniformidade:
  • Cor
  • Circularidade
  • Excentricidade
  • ...

Deteção de Blobs

Pseudo-código 31_blob_detection.py

   importa bibliotecas
   define variáveis de captura da Nicla Vision
   define mínimos e máximos para os diversos blobs
   define um conjunto de cores para os representar
   inicializa o relógio
   loop continuo:
      captura imagem
      encontra blobs
      para cada blob
         desenha um retângulo e uma cruz no centro de cada blob
      um pequeno delay
      imprime o n.º de frames por segundo

Explore o código e responda (5 min):

• Qual o efeito de alterar o tamanho mínimo de deteção para áreas maiores e menores?
• Qual o efeito de não fazer merge dos blobs que se sobreponham?
• Qual o n. de frames por segundo máximo que obtém? (comentem a linha com o delay)

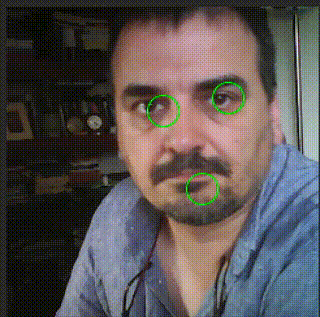

Deteção de Caras, modelo pré treinado.

Neste exemplo vamos utilizar um modelo pré treinado para a deteção de caras.
O modelo pode ser encontrado na pasta ./code/4-machine-learning no exemplo 42_tf_object_detection.py

1. Copie os ficheiros fomo_face_detection.tflite e fomo_face_detection.txt para a raiz do volume da NV
2. Abra o ficheiro 42_tf_object_detection.py no OpenMV e corra o modelo.

Conclusões

A computação Edge está cada vez mais acessível.

A NV é relativamente acessível e relativamente fácil de utilizar.

Software + Hardware nem sempre ligam bem uma vez que o Software da Edge Impulse é também utilizado para outras placas com mais capacidades levando a erros e alguns crashes.

Obrigado

A apresentação e exemplos estão online em:

https://sixhat.github.io/Nicla-Vision-Tutorial-4h/

https://github.com/sixhat/Nicla-Vision-Tutorial-4h
